ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

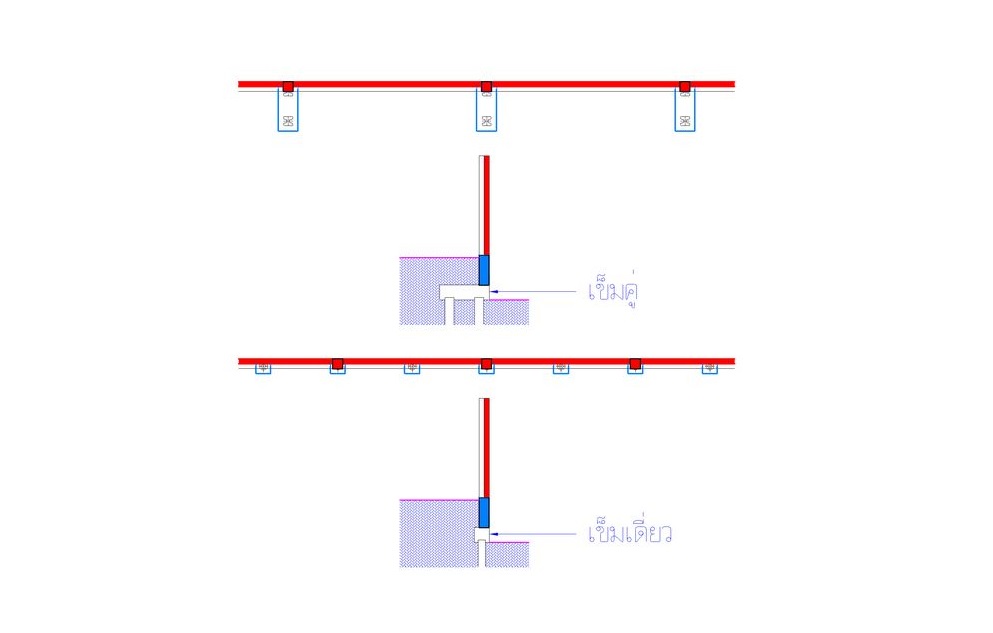

จากรูปที่ผมได้แนบมาในโพสต์ๆ นี้จะแสดงให้เห็นถึงแบบแปลนและรูปตัดของโครงสร้างรั้วซึ่งจะต้องทำหน้าที่รองรับน้ำหนักของผนังอิฐก่อและดินถมดังรูป หากเพื่อนๆ มีทางเลือกที่จะทำการก่อสร้างให้ระบบของโครงสร้างฐานรากนั้นเป็นดังกรณีต่อไปนี้


กรณีที่ 1 ใช้ระบบโครงสร้างฐานรากแบบเสาเข็มคู่ หน้าตัดเสาเข็มรูปตัวไอขนาดเส้นผ่าศูนย์กลางเท่ากับ 220 มม โดยให้มีระยะห่างระหว่างฐานรากเท่ากับ 4.00 เมตร และให้ตอม่อทุกๆ ต้นนั้นวางตรงกันกับตำแหน่งของโครงสร้างฐานรากนะครับ
กรณีที่ 2 ใช้ระบบโครงสร้างฐานรากแบบเสาเข็มเดี่ยว หน้าตัดเสาเข็มรูปหกเหลี่ยมขนาดเส้นผ่าศูนย์กลางเท่ากับ 150 มม โดยให้มีระยะห่างระหว่างฐานรากเท่ากับ 1.50 เมตร และให้ตอม่อนั้นวางสลับกันกับโครงสร้างฐานรากต้นเว้นต้นนะครับ

คำถามในวันนี้ก็มีความง่ายสุดๆๆๆ เลยก็คือ หากเพื่อนๆ เป็นเจ้าของโครงการก่อสร้างแห่งนี้หรือต้องทำหน้าที่เป็นวิศวกรผู้ออกแบบโครงสร้างรั้วในโครงการก่อสร้างแห่งนี้ เพื่อนๆ จะเลือกทำการก่อสร้างให้ระบบของโครงสร้างฐานรากให้เป็นไปตามกรณีที่ 1 หรือ กรณีที่ 2 โครงสร้างจึงจะมีเสถียรภาพที่ดีและสามารถที่จะใช้งานได้ดีโดยที่ไม่จำเป็นมีการดูแลรักษาในระยะยาวครับ

ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาการเลือกระบบโครงสร้างรั้วที่มีความเหมาะสมต่อการใช้งาน
ADMIN JAMES DEAN


คำตอบ

เป็นอย่างไรกันบ้างเอ่ย หากเพื่อนๆ ได้มีโอกาสย้อนกลับไปอ่านโพสต์ของผมเมื่อในสัปดาห์ก่อนๆ ก็จะเห็นได้ว่าคำถามข้อนี้นั้นง่ายมากๆ เลยใช่มั้ย ดังนั้นวันนี้เราจะมาทำการวิเคราะห์หาว่า หากเพื่อนๆ เป็นเจ้าของโครงการก่อสร้างแห่งนี้หรือต้องทำหน้าที่เป็นวิศวกรผู้ออกแบบโครงสร้างรั้วในโครงการก่อสร้างแห่งนี้ เพื่อนๆ จะเลือกทำการก่อสร้างให้ระบบของโครงสร้างฐานรากให้เป็นไปตามกรณีใดนะครับ

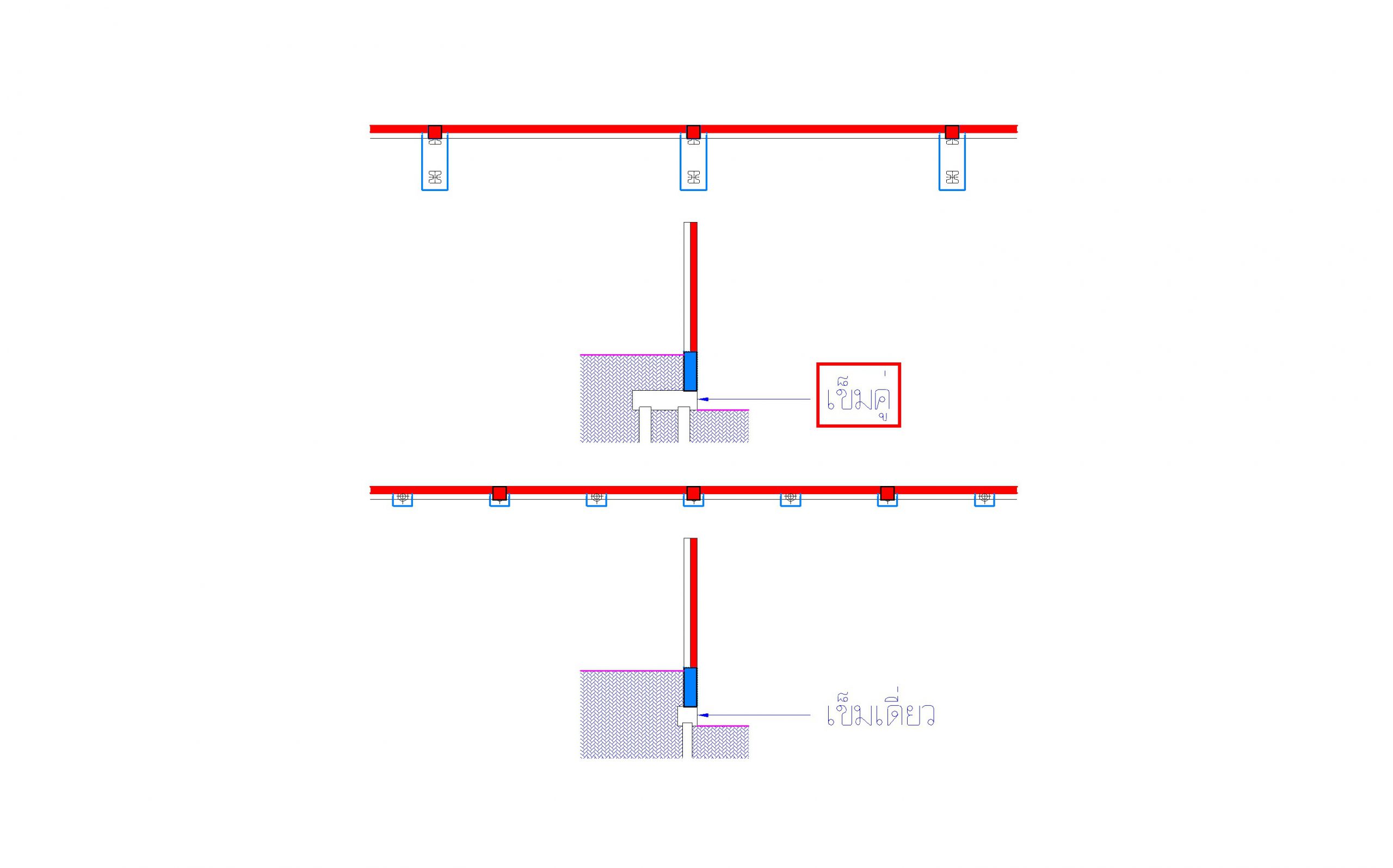

ขั้นตอนแรกหากเราอ่านข้อมูลดีๆ และทำการสังเกตดูที่รูปตัดของโครงสร้างรั้วเราก็จะพบว่า รั้วดังกล่าวนอกจากจะต้องทำหน้าที่ในการรับน้ำหนักในแนวดิ่งของผนังอิฐก่อแล้วยังจะต้องทำหน้าที่ในการรับน้ำหนักในแนวราบจากดินถมด้วยเพราะฝั่งด้านนอกของรั้วนั้นจะมีระดับความสูงของดินที่ต่ำกว่าฝั่งด้านในโครงการค่อนข้างที่จะมากเลย พูดง่ายๆ ก็คือ เจ้ารั้วนี้ก็จะทำหน้าที่เป็นเสมือนกำแพงกันดินย่อมๆ เลยก็ว่าได้นะครับ

ดังนั้นหากเป็นโครงสร้างฐานรากที่ต้องรับแรงกระทำในแนวราบด้วยเราก็ควรที่จะเลือกใช้ระบบฐานรากตามในกรณีที่ 1 ซึ่งถึงแม้ในกรณีที่ 2 จะมีการใช้เสาเข็มหน้าตัดเสาเข็มรูปหกเหลี่ยมขนาดเส้นผ่าศูนย์กลางเท่ากับ 150 มม โดยให้มีระยะห่างระหว่างฐานรากเท่ากับ 1.50 เมตร ซึ่งจะมีระยะห่างที่ถี่กว่ากรณีที่ 1 มากๆ เลยแต่เมื่อใช้เป็นระบบเข็มเดี่ยวก็จะกลายเป็นว่าระบบของโครงสร้างเสาเข็มที่ใช้นั้นจะไม่สามารถรับแรงผลักที่เกิดจากแรงดันทางด้านข้างที่เกิดจากดินถมได้เลย ซึ่งนี่เรายังไม่ได้ทำการนับรวมผลอื่นๆ เช่น กรณีที่ 1 นั้นจะมีสามารถกำหนดให้ขนาดความยาวของโครงสร้างเสาเข็มนั้นให้มีการตอกลงไปได้ลึกมากกว่าโครงสร้างเสาเข็มในกรณีที่ 2 ดังนั้นโครงสร้างเสเข็มในกรณีที่ 1 ก็จะมีประสิทธิภาพทางด้านการต้านทานการทรุดตัวทั้งในระยะสั้นและระยะยาวได้ดีกว่ากรณีที่ 2 มากๆ เป็นต้นนะครับ

สรุปหากเพื่อนๆ เป็นเจ้าของโครงการก่อสร้างแห่งนี้หรือต้องทำหน้าที่เป็นวิศวกรผู้ออกแบบโครงสร้างรั้วในโครงการก่อสร้างแห่งนี้แล้ว เมื่อเพื่อนๆ มีความต้องการที่จะทำการก่อสร้างโครงสร้างให้มีเสถียรภาพที่ดีและสามารถที่จะใช้งานได้ดีโดยที่ไม่จำเป็นมีการดูแลรักษาในระยะยาวครับเพื่อนๆ ก็ควรที่จะเลือกทำการก่อสร้างให้ระบบของโครงสร้างฐานรากให้เป็นไปตามกรณีที่ 1 นั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาการเลือกระบบโครงสร้างรั้วที่มีความเหมาะสมต่อการใช้งาน
ADMIN JAMES DEAN
