วิธีในการออกแบบ โครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณ หรือ BEAM BEARING PLATE

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันจันทร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

เมื่อในสัปดาห์ที่แล้วผมได้ทำการยกตัวอย่างเพื่อใช้ในการอธิบายถึงวิธีในการออกแบบ โครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณ หรือ BEAM BEARING PLATE ซึ่งผมก็ได้ใช้วิธีในการออกแบบตามมาตรฐาน AISC โดย วิธีการหน่วยแรงที่ยอมให้ หรือ ALLOWABLE STRESS DESIGN หรืออาจจะเรียกสั้นๆ ได้ว่าวิธี ASD ไปเป็นที่เรียบร้อยแล้ว ดังนั้นในวันนี้ผมอยากจะมาขออธิบายให้เพื่อนๆ ทุกคนได้รับทราบเพื่อเป็นวิทยาทานกันอีกสักหนึ่งเรื่องนั่นก็คือ วิธีในการออกแบบโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณ หรือ COLUMN BEARING PLATE นั่นเองนะครับ


จริงๆ แล้วเมื่อเราพูดถึงโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณก็จะไมได้มีความแตกต่างออกไปจากการออกแบบโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณมากนัก นั่นก็คือเราจะต้องพิจารณาทำการออกแบบให้ตัวโครงสร้างแผ่นเหล็กนั้นต้องทำหน้าที่รับทั้งค่าแรงกระทำตามแนวแกนหรือ AXIAL FORCE และค่าแรงดัดหรือ FLEXURAL FORCE แต่สำหรับกรณีของโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณนั้นจะแตกต่างออกไปบ้างตรงที่ทั้งค่าแรงกระทำตามแนวแกนและค่าแรงดัดที่เกิดขึ้นนั้นจะมีค่าที่สูงกว่าในกรณีของโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณค่อนข้างที่จะมากเลย ซึ่งเทคนิคในการออกแบบโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณที่ผมจะนำมาเล่าสู่กันฟังในวันนี้ก็คือ ให้เพื่อนๆ นำเอารูปแบบของการกระจายตัวของแรงเค้นอัดแบบเชิงเส้นหรือ BEARING STRESS LINEAR DISTRIBUTION ที่เกิดขึ้นใต้โครงสร้างแผ่นเหล็กมาใช้ ซึ่งเพื่อนๆ อาจจะใช้หลักการของการรวมผลหรือ SUPERPOSITION มาใช้ร่วมด้วยก็ยังสามารถที่จะทำได้

ซึ่งหากจะให้พูดถึงกรณีของการที่โครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณที่จะต้องทำหน้าที่รับเฉพาะแค่เพียงแรงกระทำตามแนวแกน ผมก็แค่คิดว่าเพื่อนๆ หลายๆ คนก็น่าที่จะมีพื้นฐานความรู้ในเรื่องนี้บ้างอยู่แล้ว ดังนั้นในวันนี้ผมจะขออนุญาตพูดถึงเฉพาะกรณีที่โครงสร้างแผ่นเหล็กที่จะต้องทำหน้าที่ในการรองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณซึ่งจะต้องรับทั้งค่าแรงกระทำตามแนวแกนและค่าแรงดัดพร้อมๆ กันเลยนะครับ

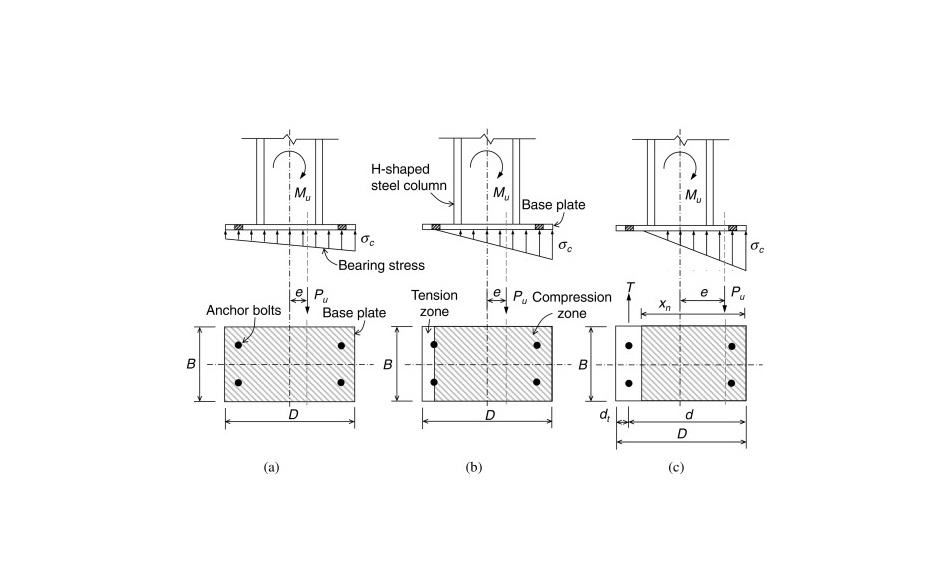

เมื่อใดก็ตามที่โครงสร้างแผ่นเหล็กที่จะต้องทำหน้าที่ในการรองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณซึ่งจะต้องรับทั้งค่าแรงกระทำตามแนวแกนและค่าแรงดัดพร้อมๆ กัน แน่นอนว่าก็จะทำให้เกิดค่า “ระยะเยื้องศูนย์” หรือ ECCENTRICITY ขึ้นทันที ซึ่งเราจะสามารถทำการแบ่งลักษณะของการเยื้องศูนย์นี้ออกได้เป็น 3 กรณีหลักๆ นั่นก็คือ
กรณีที่ 1
เมื่อคำนวณระยะเยื้องศูนย์ออกมาแล้วพบว่ามีค่าที่ไม่มากไปกว่าระยะ N/6 พูดง่ายๆ ก็คือ ค่า e นั้นค่อนข้างที่จะน้อยมากๆ เลยหรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
e ≤ N/6

ค่าหน่วยแรงเค้นที่จะเกิดใต้โครงสร้างแผ่นเหล็กจะมีค่าเป็นหน่วยแรงเค้นอัดทั้งหมดเลยและเราจะสามารถทำการคำนวณหาค่าหน่วยแรงเค้นอัดสูงสุดที่เกิดขึ้นซึ่งจะมีค่าเท่ากับ
fb,max = P×(1 + 6×e/N)/(B×N)

สำหรับกรณีที่เมื่อทำการคำนวณหาค่า e แล้วพบว่าค่าๆ นี้มีค่าที่น้อยกว่าระยะ N/6 หรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
e = N/6

สำหรับกรณีนี้ค่าหน่วยแรงเค้นที่จะเกิดใต้โครงสร้างแผ่นเหล็กจะมีค่าเป็นหน่วยแรงเค้นอัดทั้งหมด ซึ่งค่าหน่วยแรงเค้นต่ำที่สุดที่เกิดขึ้นก็จะมีค่าเท่ากับ 0 พอดิบพอดีเลย ซึ่งเราจะสามารถทำการคำนวณหาค่าหน่วยแรงเค้นอัดสูงสุดที่เกิดขึ้นซึ่งจะมีค่าเท่ากับ
fb,max = 2×P/(B×N)

กรณีที่ 2
เมื่อคำนวณระยะเยื้องศูนย์ออกมาแล้วพบว่ามีค่าที่มากกว่า N/6 แต่ก็ไม่มากไปกว่าหรือเต็มที่เลยก็คือออกมามีค่าเท่ากับระยะ N/2 เลย ซึ่งพูดง่ายๆ ก็คือ ค่า e นั้นจะมีค่าอยู่ในเกณฑ์ปานกลางหรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
N/6 < e ≤ N/2

หากผลจากการคำนวณออกแบบโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณนั้นออกมาเป็นดังกรณีนี้ ทั้งนี้เราก็จะต้องทำการคำนวณหาค่าขนาดของความยาวของส่วนฐานของค่าแรงเค้นอัดนี้เสียใหม่โดยที่ผมจะเรียกค่าๆ นี้ว่าค่า k×Z ก็แล้วกัน ซึ่งเราจะสามารถทำการคำนวณหาค่าหน่วยแรงเค้นอัดสูงสุดที่เกิดขึ้นซึ่งจะมีค่าเท่ากับ
fb,max = 2×P/(B×k×Z)

กรณีที่ 3
เมื่อคำนวณระยะเยื้องศูนย์ออกมาแล้วพบว่ามีค่าที่มากกว่า N/2 พูดง่ายๆ ก็คือ ค่า e นั้นจะมีค่าอยู่ในเกณฑ์ที่สูงหรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
e > N/2

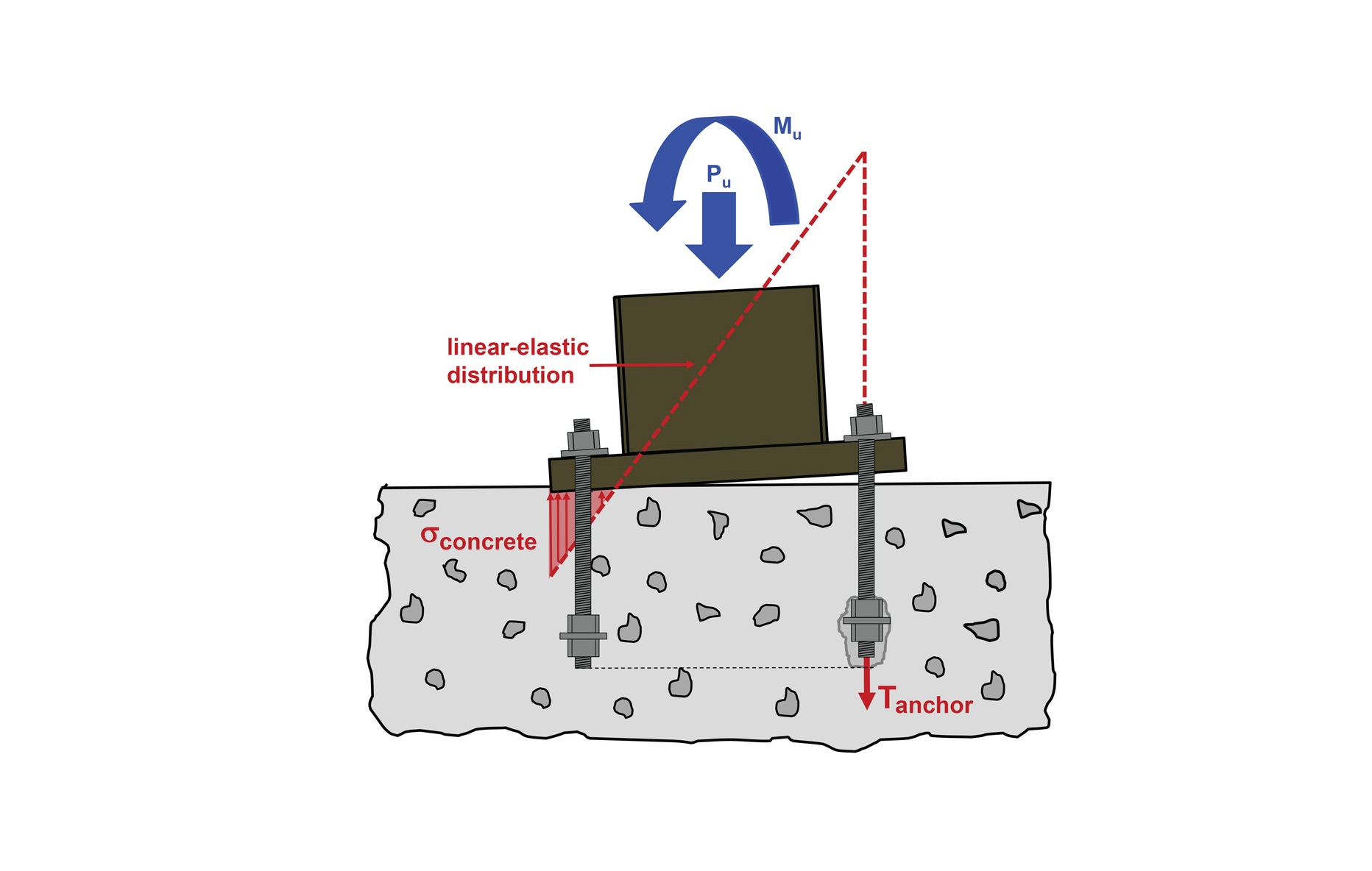

สำหรับกรณีนี้ค่าหน่วยแรงเค้นที่จะเกิดใต้โครงสร้างแผ่นเหล็กจะมีทั้งค่าหน่วยแรงเค้นอัดและดึงด้วย ซึ่งค่าหน่วยแรงเค้นต่ำที่สุดที่เกิดขึ้นก็จะมีค่าเป็นหน่วยแรงเค้นดึง ซึ่งเราทราบดีว่าคอนกรีตไม่สามารถที่จะต้านทานแรงดึงที่เกดขึ้นได้ ดังนั้นเราจะต้องอาศัยสลักเกลียวแบบฝังยึดหรือ ANCHOR BOLT ให้เข้ามาช่วยทำหน้าที่ในการรับแรงดึงที่เกิดขึ้นนี้ ส่วนค่าหน่วยแรงเค้นสูงสุดที่เกิดขึ้นก็จะมีค่าเป็นหน่วยแรงเค้นอัดซึ่งเรายังสามารถอาศัยคอนกรีตให้ทำหน้าที่รับไปได้โดยที่ไม่มีปัญหาใดๆ นะครับ
ซึ่งเราก็ยังคงสามารถที่จะอาศัยหลักการของสมดุลสถิตหรือ STATIC EQUILIBRIUM ในการคำนวณหาทั้งค่าหน่วยแรงเค้นอัดสูงสุดและค่าแรงดึงที่จะต้องถูกต้านทานโดยสลักเกลียวแบบฝังยึดออกมาได้เหมือนเดิมเลยละครับ

เอาเป็นว่าในสัปดาห์หน้าผมก็ยังคงที่จะใช้รูปแบบของการโพสต์เหมือนกันกับในสัปดาห์ที่แล้วนั่นก็คือ ผมจะนำเอาตัวอย่างในการคำนวณมาแสดงให้แก่เพื่อนๆ ทุกคนได้รับชมกันทั้งนี้ก็เพียงเพื่อเป็นวิทยาทาน ดังนั้นหากมีเพื่อนๆ ท่านใดที่อาจจะมีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามอ่านบทความเรื่องนี้ของผมได้นะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันจันทร์
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#การออกแบบแผ่นเหล็กที่มีการติดตั้งสลักเกลียวแบบฝังยึด
#ครั้งที่4
ADMIN JAMES DEAN
