เทคนิคในการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

ในทุกๆ วันศุกร์ (แห่งชาติ) แบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะได้มาพูดคุยและเสวนากันถึงหัวข้อ “ฝากคำถาม-เราจะมาตอบให้” นะครับ

สืบเนื่องมาจากการที่มีรุ่นน้องวิศวกรท่านหนึ่งเค้าคงจะทราบมาว่าตัวผมนั้นเป็นสามัญวิศวกรโยธาที่ทำงานทางด้านการออกแบบและการเสริมกำลังให้แก่โครงสร้างมาก็ไม่น้อย เค้าจึงได้ฝากคำถามสั้นๆ แต่ได้ใจความเข้ามาคำถามหนึ่งในทำนองว่า อยากให้ผมให้ข้อแนะนำเกี่ยวกับเทคนิคการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์ หรือ FINITE ELEMENT ANALYSIS หรือเขียนสั้นๆ ว่า FEA เวลาที่ผมจะต้องทำการออกแบบงานวิศวกรรมโครงสร้างงานใดๆ ก็ตาม ซึ่งพอผมเจอกับคำถามๆ นี้ผมก็นั่งคิดคำตอบอยู่ครู่หนึ่งเพราะเอาเข้าจริงๆ นั้นเทคนิคเกี่ยวกับเรื่องๆ นี้มีอยู่มากมายหลากหลายประการมากๆ แต่เอาเป็นว่าในวันนี้ผมขอเริ่มต้นจากเทคนิคๆ หนึ่งซึ่งถือได้ว่าเป็นพื้นฐานเกี่ยวกับเรื่องๆ นี้เลยแต่ก็ต้องขออนุญาตออกตัวไว้ก่อนเลยว่า เทคนิคที่ผมจะนำเอามาฝากนี้เป็นเทคนิคส่วนตัวเพียงเท่านั้น สุดท้ายใครจะจดจำและนำไปใช้ก็สุดแท้แต่วิศวกรแต่ละท่านได้เลยนะครับ

เทคนิคที่ผมตั้งใจนำเอามาฝากเพื่อนๆ ในวันนี้จะมีประโยชน์มากๆ สำหรับกรณีที่เรามีความต้องการที่จะทำการจำลองให้โครงสร้างนั้นมี BOUNDARY CONDITIONS ของจุดรองรับที่ไม่เป็นแบบปกติทั่วๆ ไป เช่น จุดรองรับแบบที่มีแรงปฏิกิริยาเป็นแรงตามแนวแกนเพียงเท่านั้นหรือ HINGED SUPPORT หรือ จุดรองรับแบบที่มีแรงปฏิกิริยาเป็นแรงตามแนวแกนและแรงดัดรอบๆ แกนด้วยหรือ FIXED SUPPORT เป็นต้น ซึ่งก็คือ จุดรองรับแบบสปริงหรือ SPRING SUPPORT นั่นเองครับ

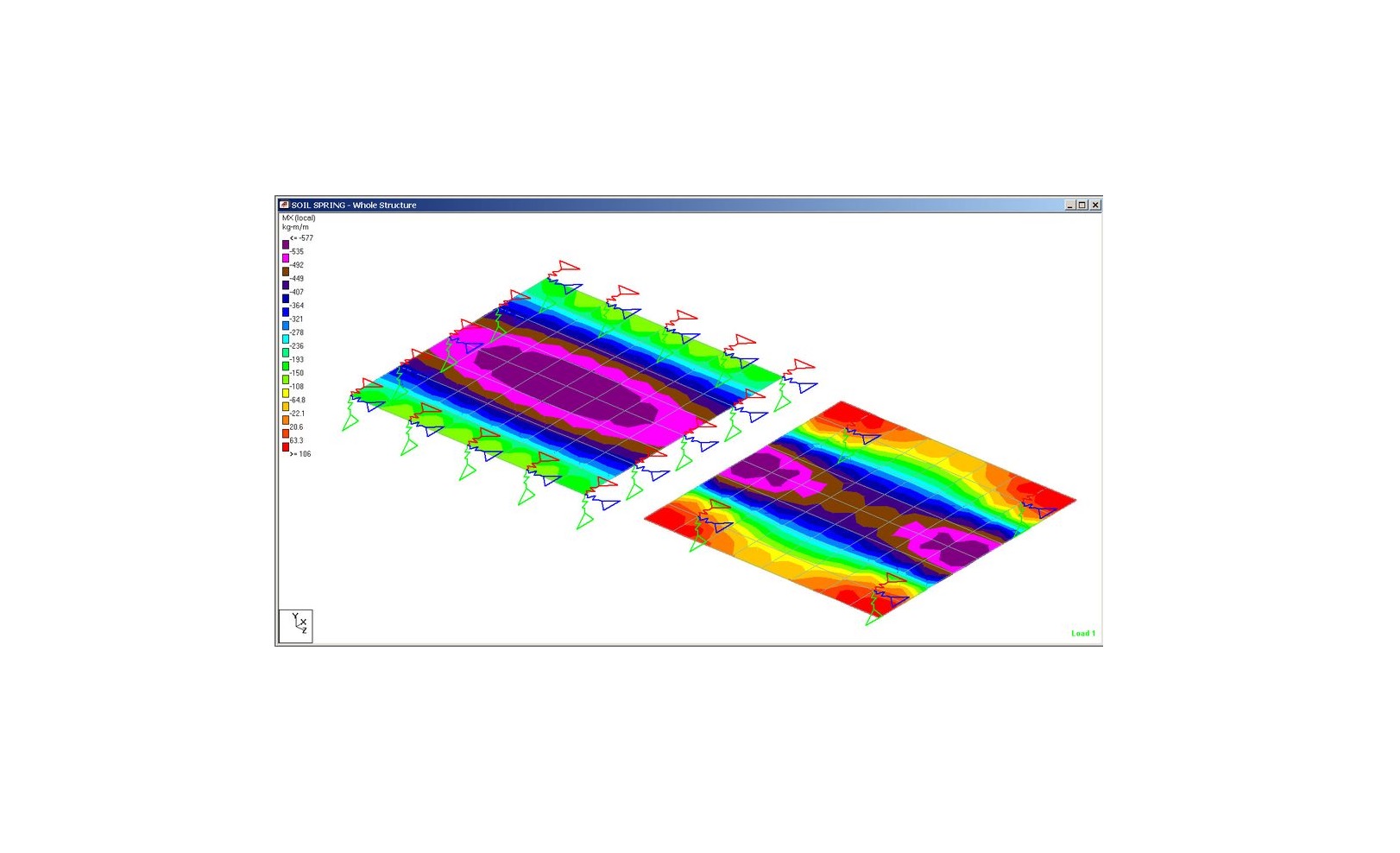

สำหรับวิธีการนำเอาจุดรองรับแบบสปริงนี้ไปใช้ก็ง่ายๆ เลย คำสั่งนี้มีชื่อว่าคำสั่ง “FIXED BUT” ทั้งนี้ให้เพื่อนๆ ทำการเลือก MAIN-TAB ทั่วๆ ไปหรือ GENERAL TAB จากนั้นก็ไปเลือก SUB-TAB เป็น SUPPORT จากนั้นก็ทำการเลือกกดปุ่ม CREATE และให้เพื่อนๆ เลือกใช้คำสั่ง FIXED BUT ซึ่งพอมาถึงตรงนี้เพื่อนๆ จะต้องเลือกแล้วว่าจุดต่อที่เราจะทำการ “ปลด” แรงใดออกไปบ้าง หากจะให้แรงใดนั้นคงอยู่เราก็เพียงแค่ใส่ค่าความแข็งแกร่งของสปริงหรือ SPRING STIFFNESS ลงไปในช่อง DEFINE SPRING ซึ่งสำหรับแรงปฏิกิริยาเป็นค่าแรงตามแนวแกนเราก็จะใส่ไปในช่อง KFX KFY และ KFZ ซึ่งก็จะมีหน่วยเป็น ค่าแรงตามแนวแกน ต่อ ระยะทาง และสำหรับแรงปฏิกิริยาเป็นค่าแรงดัดรอบๆ แกนเราก็จะใส่ไปในช่อง KMX KMY และ KMZ ซึ่งก็จะมีหน่วยเป็น ค่าแรงดัด ต่อ มุม นั่นเองครับ

ทั้งนี้เราสามารถที่จะประยุกต์ใช้งานจุดรองรับแบบสปริงนี้ได้กับหลายๆ โครงสร้างหลายๆ อย่างเลย เช่น จุดรองรับแบบสปริงในดินหรือ SOIL SPRING จุดรองรับแบบสปริงเชื่อมโครงสร้างที่มีความเป็นเชิงเส้นหรือ ELASTIC SPRING เป็นต้น ซึ่งการใช้งานก็แล้วแต่เพื่อนๆ จะนำไปปะยุกต์ใช้ได้เลย ผมขอทิ้งท้ายไว้ตรงนี้เพียงนิสเดียวว่า ก่อนที่เพื่อนๆ จะนำเอาจุดรองรับประเภทนี้ไปใช้ในโครงสร้างใดๆ ก็แล้วแต่ เพื่อนๆ ควรที่จะศึกษาเพื่อให้มีความรู้จะได้สามารถทำความเข้าใจถึงลักษณะของพฤติกรรมต่างๆ ที่จะเกิดขึ้นในโครงสร้างที่เพื่อนๆ มีความต้องการที่จะนำเอาไปใช้ให้ดีเสียก่อนก็เท่านั้นเองครับ

ในการโพสต์ในครั้งหน้าผมจะนำเอาเทคนิคข้อใดมาอธิบายต่อเพื่อให้เพื่อนๆ ทุกคนได้มีความรู้และความเข้าใจเกี่ยวกับเรื่องการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์ ก็สามารถที่จะติดตามรับชมและอ่านบทความของผมกันได้ในสัปดาห์หน้านะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
