รายการคำนวณการตรวจสอบหาค่าการเสียรูปภายในหน้าตัดของโครงสร้างคอนกรีตเสริมเหล็ก

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันพุธแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง” นะครับ

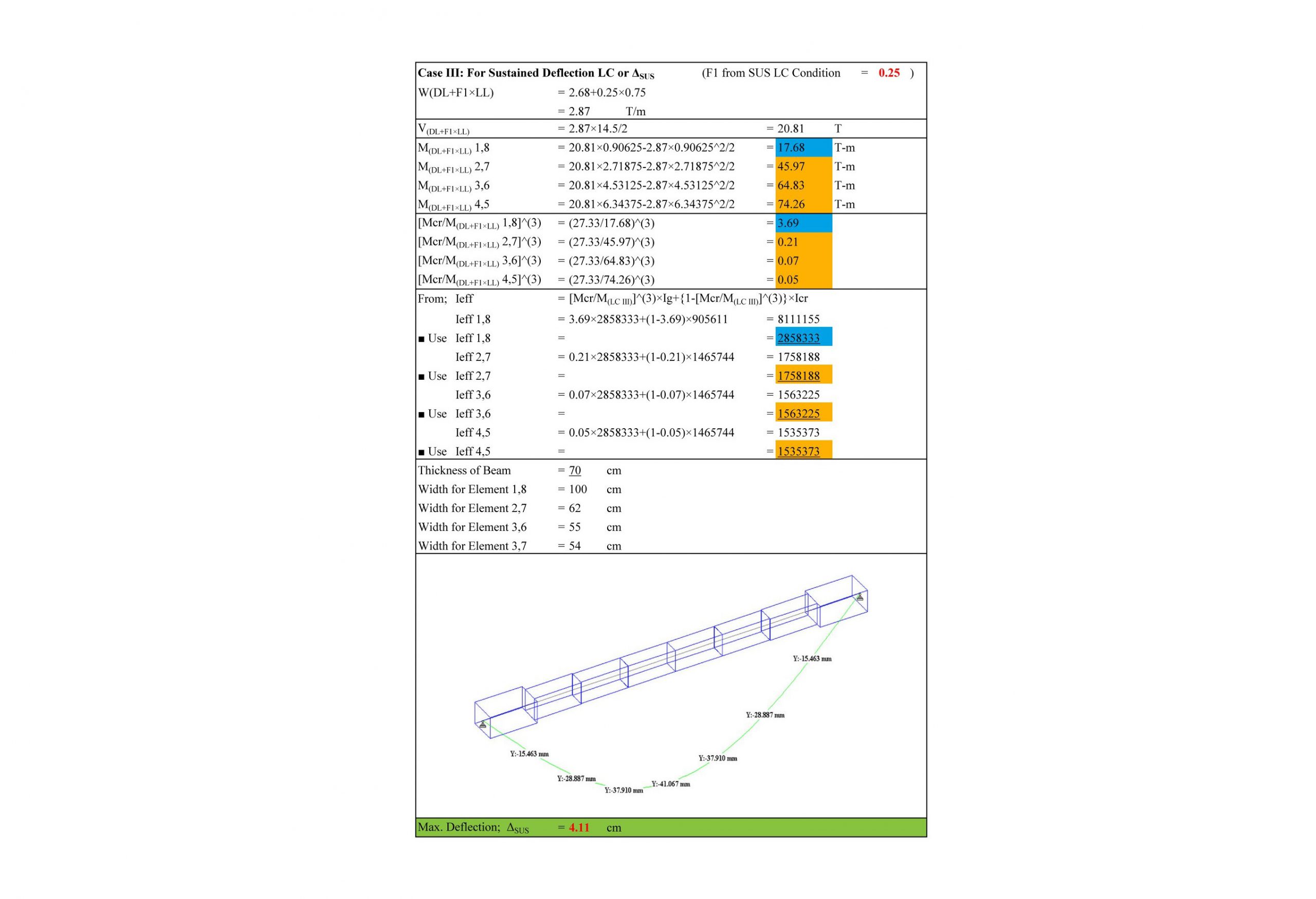

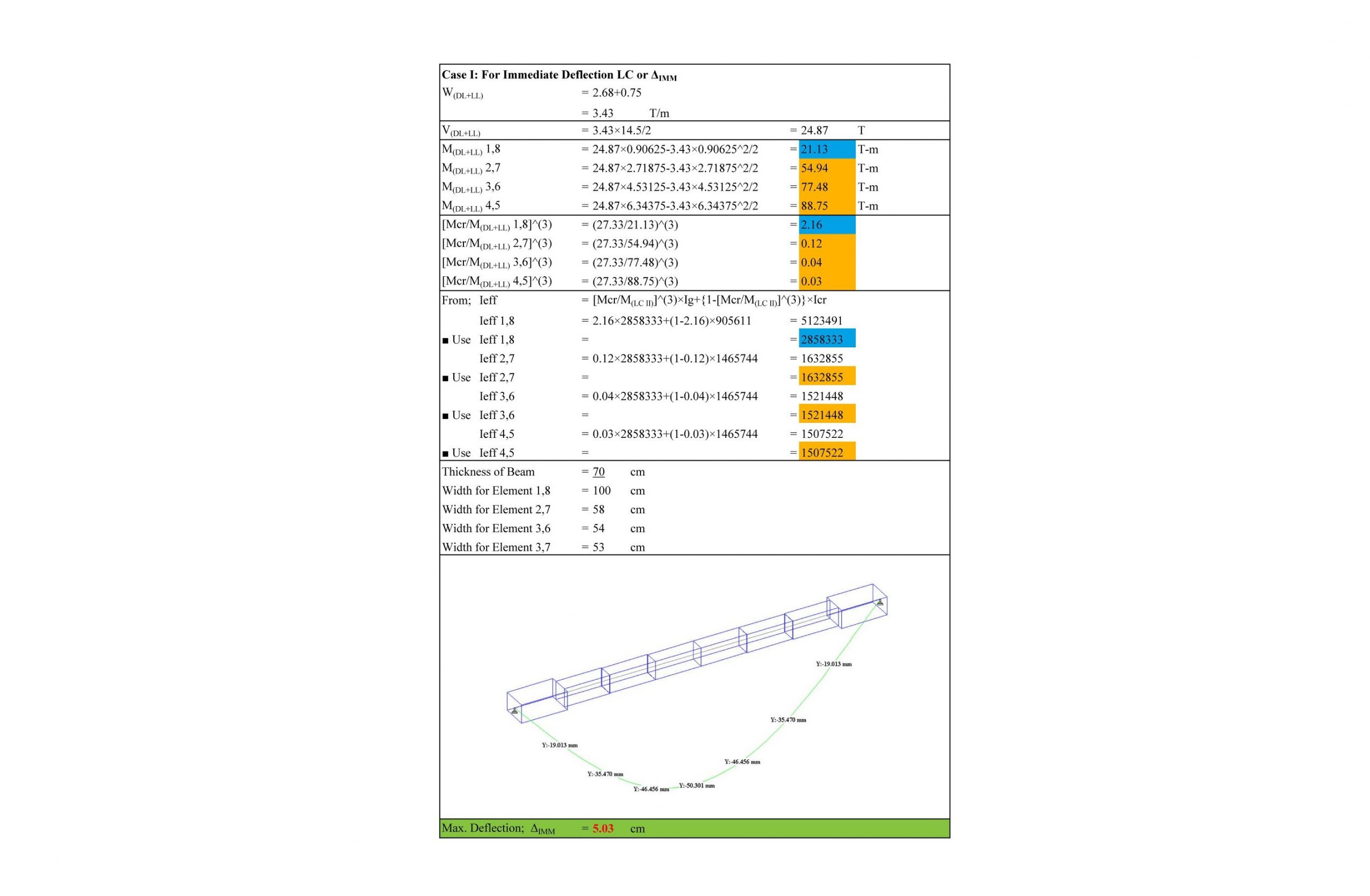

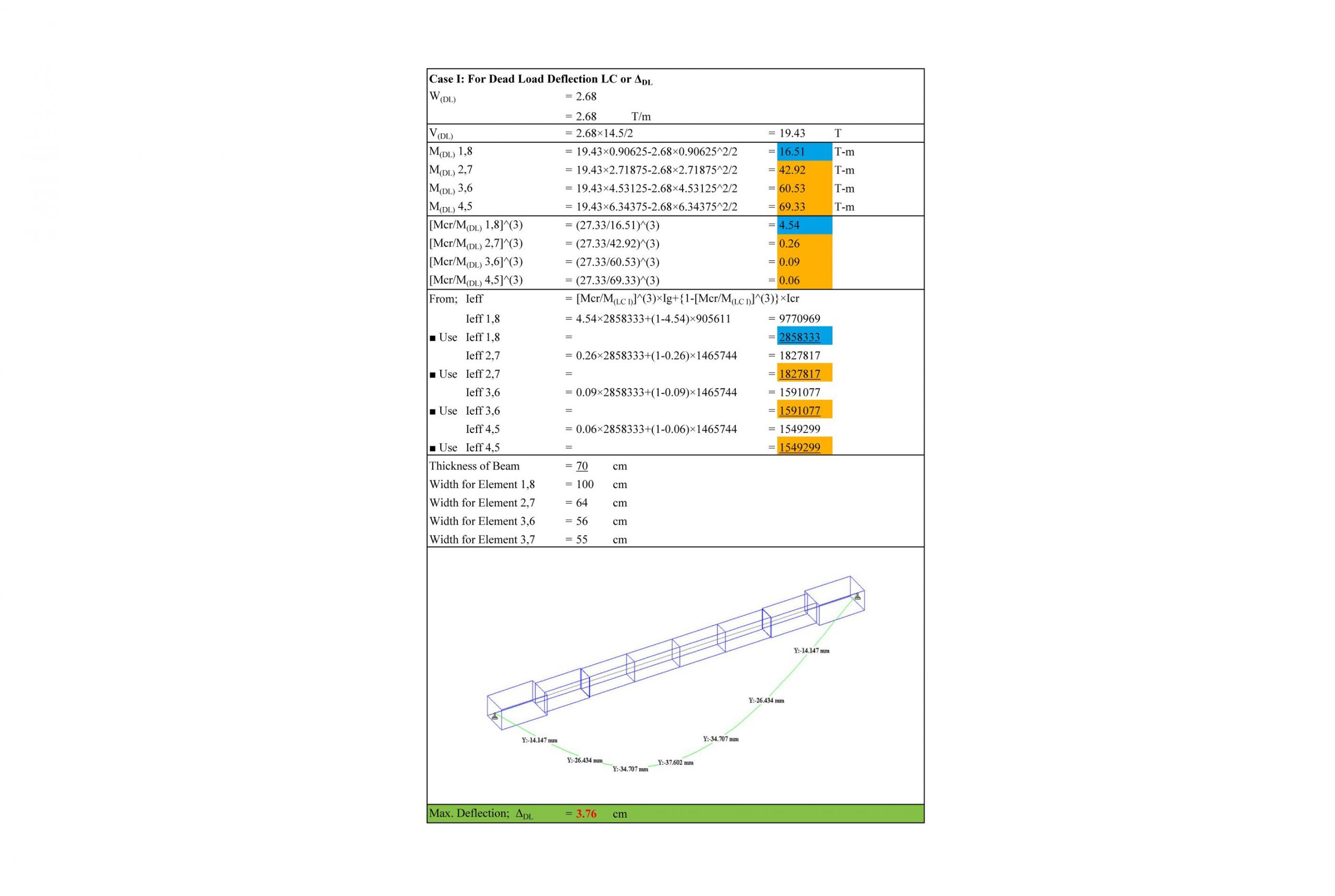

ในวันนี้ผมจะขออนุญาตมาพาเพื่อนๆ ไปลงรายละเอียดในรายการคำนวณการตรวจสอบหาค่าการเสียรูปภายในหน้าตัดของโครงสร้างคอนกรีตเสริมเหล็กในแต่ละหน้าแต่ละหัวข้อไปพร้อมๆ กันนะ โดยที่ในวันนี้ผมก็จะมาต่อกนในหน้าที่ 3 4 และ 5 หลังจากที่เมื่อในสัปดาห์ที่แล้วผมได้ลงรายละเอียดเกี่ยวกับเนื้อหาในการคำนวณในหน้าที่ 1 และ 2 ไปเป็นที่เรียบร้อยแล้ว ซึ่งก็คือรูปที่ผมได้นำเอามาประกอบคำอธิบายในวันนี้นะครับ


โยที่เนื้อหาในทั้ง 3 หน้านี้จะมีความเหมือนๆ กันนั่นก็คือ เป็นการคำนวณหา ค่าโมดูลัสของหน้าตัดประสิทธิผลหรือ Ieff ซึ่งค่าๆ นี้จะเป็นค่าที่จะขึ้นอยู่กับ ค่าโมเมนต์ดัดของกรณีของน้ำหนักบรรทุกที่เรานำมาพิจารณา หรือ Mi ค่าโมเมนต์ดัดที่จะทำให้หน้าตัดนั้นเกิดการแตกร้าว หรือ Mcr ค่าโมดูลัสของหน้าตัดเต็มที่ยังไม่เกิดการแตกร้าว หรือ Ig ค่าโมดูลัสของหน้าตัดภายหลังจากที่หน้าตัดนั้นเกิดการแตกร้าวไปแล้ว หรือ Icr ทั้งนี้พารามิเตอร์ที่สำคัญที่สุดในหัวข้อๆ นี้ก็คือ ค่าโมเมนต์ดัดของกรณีของน้ำหนักบรรทุกที่เรานำมาพิจารณาเป็นหลักเพราะหากค่าโมเมนต์ดัดของกรณีของน้ำหนักบรรทุกที่เรานำมาพิจารณานั้นมีค่าที่มาก ก็จะส่งผลโดยตรงทำให้ค่าโมดูลัสของหน้าตัดประสิทธิผลนั้นออกมาค่าน้อยตามไปด้วยครับ

หากเพื่อนๆ สังเกตดูดีๆ ก็จะพบว่า หากการคำนวณค่าโมดูลัสของหน้าตัดประสิทธิผลในชิ้นส่วนที่ได้ทำการแบ่งหรือ MESH เอาไว้นั้นออกมามีค่าที่สูงกว่า ค่าโมดูลัสของหน้าตัดเต็มที่ยังไม่เกิดการแตกร้าว เราก็จะใช้ค่าโมดูลัสของหน้าตัดประสิทธิผลไม่เกิน ค่าโมดูลัสของหน้าตัดเต็มที่ยังไม่เกิดการแตกร้าว เพราะเราถือว่าค่าโมดูลัสของหน้าตัดนี้จะเป็นค่าสูงสุดที่จะสามารถนำเอามาใช้ในการคำนวณได้ ซึ่งจากตัวอย่างที่ผมได้นำมาแสดงนี้ก็คือ ชิ้นส่วนที่ได้รับการแบ่งชิ้นที่ 1 และ 8 ทั้งนี้เป็นเพราะค่าโมเมนต์ดัดของกรณีของน้ำหนักบรรทุกที่เรานำมาพิจารณาที่เกิดขึ้นในชิ้นส่วนๆ นี้จะมีค่าต่ำกว่าค่าโมเมนต์ดัดที่จะทำให้หน้าตัดนั้นเกิดการแตกร้าวนั่นเองครับ

สาเหตุที่เราจะต้องทำการนำเอา ค่าโมเมนต์ดัดของกรณีของน้ำหนักบรรทุกแต่ละกรณีที่เรานำมาพิจารณาคำนวณในแต่ละหน้านั้นก็เป็นเพราะว่า เราต้องการที่จะนำเอา ค่าของค่าโมดูลัสของหน้าตัดประสิทธิผล ของแต่ละกรณีของน้ำหนักบรรทุกแต่ละกรณีนั้นไปใช้ในการพิจารณาหาค่าการเสียรูปในแนวดิ่งของคานสำหรับแต่ละกรณีของน้ำหนักบรรทุกด้วย ซึ่งก็คือขั้นตอนในการคำนวณที่อยู่ในหน้าสุดท้ายครับ

ทั้งนี้เพื่อนๆ จะเห็นได้จากขั้นตอนในการคำนวณภายในหน้าที่ 3 4 และ 5 นี้เองว่า เพราะเหตุใดการคำนวณหาค่าการเสียรูปของคานโดยวิธีละเอียดนั้นจึงถือได้ว่าเป็นขั้นตอนในการคำนวณที่เรียกได้ว่ามีความยุ่งยากและก็ละเอียดซับซ้อนมากๆ ในระดับหนึ่งเลย ดังนั้นหากเพื่อนต้องการที่จะหลีกเลี่ยงการต้องตรวจสอบค่าการเสียรูปของคานโดยวิธีละเอียดแล้ว เพื่อนๆ ก็ควรที่จะเลือกกำหนดค่าของขนาดความลึกของคานให้มีค่าที่ไม่น้อยไปกว่าที่ CODE ได้ให้คำแนะนำเอาไว้ในการใช้งานก็จะเป็นการดีที่สุดนะครับ

เอาเป็นว่าในสัปดาห์หน้าผมจะขออนุญาตพาเพื่อนๆ ไปลงรายละเอียดในรายการคำนวณในหน้าสุดท้ายนั่นก็คือ รายการคำนวณในหน้าที่ 6 ให้จบ หากเพื่อนๆ ท่านใดที่มีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามรับชมกันได้ในโพสต์ของวันพุธหน้าครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันพุธ
#ความรู้เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง
#ความรู้เรื่องการหาค่าการเสียรูปในโครงสร้างคานคอนกรีตเสริมเหล็กโดยวิธีแบบละเอียด
#ครั้งที่4
ADMIN JAMES DEAN
