วิธีในการคำนวณ ค่ากำลังรับน้ำหนักบรรทุกของชั้นดินของฐานรากแบบตื้น หรือ BEARING CAPACITY OF SOIL FOR SHALLOW FOUNDATION

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ความรู้และวิธีในการอ่านข้อมูล ซึ่งจะรวมไปถึงการนำข้อมูลจากผลการทดสอบดินหรือ BORING LOG ไปใช้งานมาฝากเพื่อนๆ ทุกคนนะครับ

ในวันนี้ผมจะขออนุญาตมาเริ่มต้นทำการให้คำแนะนำและทำการอธิบายแก่เพื่อนๆ ทุกคนให้ได้มีความรู้พื้นฐานรวมไปถึงการทำความรู้จักกันกับวิธีในการคำนวณ ค่ากำลังรับน้ำหนักบรรทุกของชั้นดินของฐานรากแบบตื้น หรือ BEARING CAPACITY OF SOIL FOR SHALLOW FOUNDATION กันนะครับ

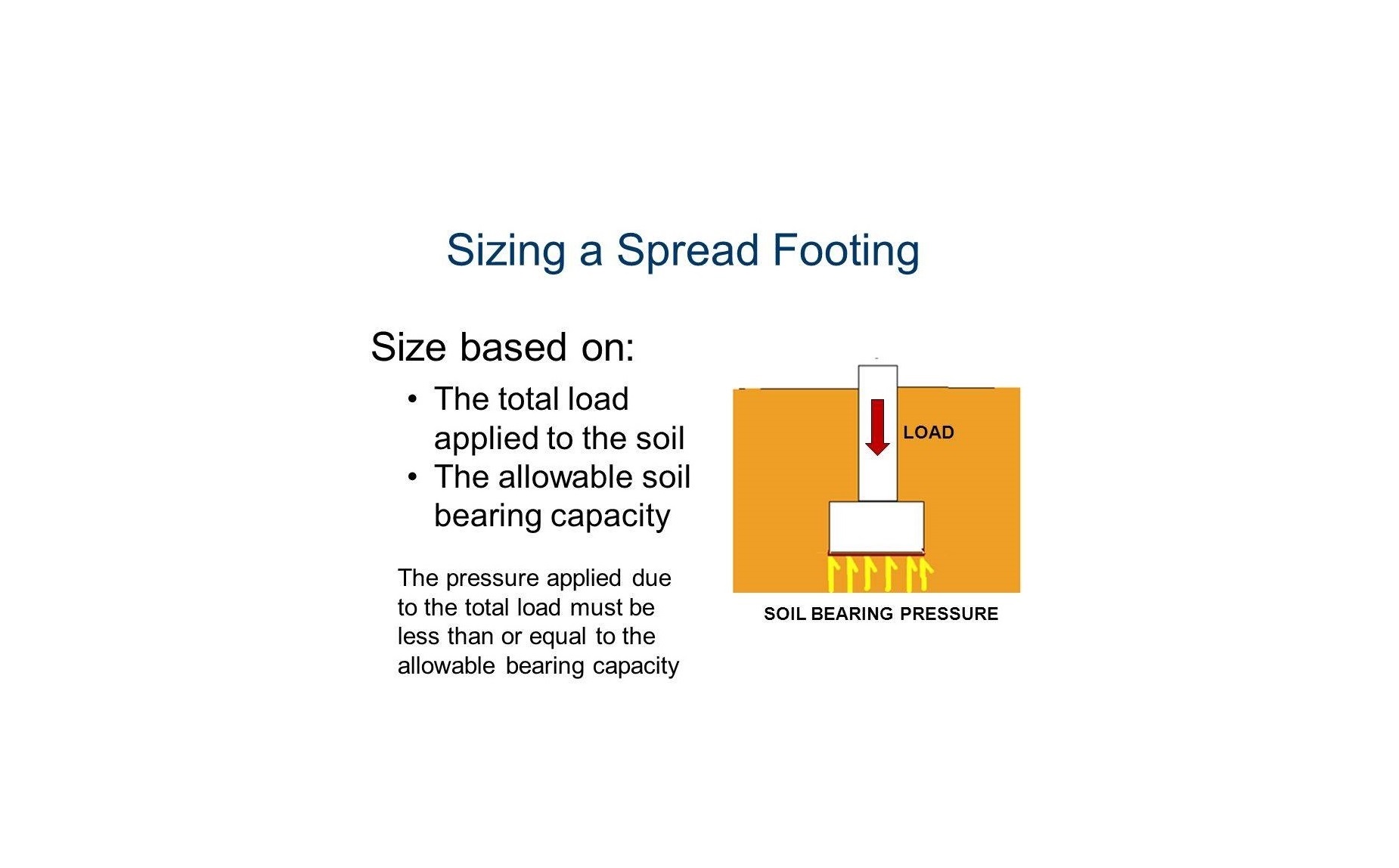

ตามปกติแล้วการคาดคะเนกำลังในการรับน้ำหนักบรรทุกของชั้นดินที่ทำหน้าที่ในการรองรับฐานราก แบบตื้น หรือ แบบแผ่ ของอาคารใดๆ ก็ตามแต่ ถือได้ว่าเป็นขั้นตอนแรกๆ ของการออกแบบฐานรากชนิดนี้เลยนะครับ ซึ่งวิธีในการคาดคะเนค่าๆ นี้สามารถทำได้โดยหลากหลายวิธีการที่ได้มีการศึกษาค้นคว้าเอาไว้ ประกอบกับการใช้ประสบการณ์โดยจะนำค่าพารามิเตอร์ที่ได้จากผลการเจาะสำรวจชั้นดินเพื่อนำไปใช้คำนวณหาขนาดและรายละเอียดอื่นๆ ของฐานรากตื้นต่อไป ทั้งนี้วิธีการในการทำการคาดคะเนนี้อาจจะทำได้โดยอาศัย 3 แนวทางหลักๆ คือ



  1. การคาดคะเนจากคุณสมบัติทางด้านวิศวกรรมของมวลดินโดยตรง
  2. การคาดคะเนจากผลการทดสอบมวลดินในสนามโดยตรง
  3. การคาดคะเนจากผลการทดสอบกำลังรับน้ำหนักบรรทุกโดยใช้แผ่นเหล็กในสนามโดยตรง



ซึ่งแต่ละแนวทางข้างต้นถือว่ามีทั้ง ข้อดี และ ข้อเสีย เพราะฉะนั้นวิศวกรธรณีอาจจะเลือกใช้มากกว่า1 วิธีการในการคาดคะเนกำลังในการรับน้ำหนักบรรทุกของมวลดินได้ และ ในเมื่อจริงๆ แล้วฐานรากแบบตื้น คือ ฐานรากที่ต้องสามารถที่จะกระจายน้ำหนักของสิ่งก่อสร้างผ่านฐานรากลงไปบนชั้นดินที่มีความแข็งแรงพอสมควรในระดับประมาณ 1 เมตร ถึง 3 เมตร จากผิวดิน เมื่อเราอาศัยวิธีการคาดคะเนข้างต้นไปแล้วเราเกิดพบว่า ดินในสถานที่ก่อสร้างของเรานั้นมีเงื่อนไขต่างๆ ที่ครบถ้วน เราถึงจะทำการตัดสินใจและกำหนดให้ชั้นดินนั้นๆ ของเราสามารถที่จะใช้เป็นฐานรากแบบตื้นได้ โดยที่เงื่อนไขต่างๆ ที่ถือได้ว่าเป็น พื้นฐาน ในการคำนึงถึงนั้นควรที่จะประกอบไปด้วยอย่างน้อย 4 ประการดังต่อไปนี้



1) ชั้นดินที่จะทำหน้าที่รองรับฐานรากแบบตื้นนี้จะต้องมีความแข็งแรงที่เพียงพอ โดยพิจารณาจากค่าการตอก ทดสอบ หรือ การทำ SPT ที่มีค่า N มากกว่าหรือเท่ากับ 20 ครั้ง/ฟุต หรือ มีค่า qu หรือค่า UCS ที่มากกว่าหรือเท่ากับ 15 ตัน/ตร.เมตร

2) จะต้องไม่พบว่ามีชั้นดินเหนียวอ่อนที่จะทำให้เกิดการทรุดตัวที่ มาก หรือ ทรุดตัวแตกต่างกัน ระหว่างฐานอยู่ในชั้นดินที่ต่ำกว่าระดับฐานรากลงไปเลย

3) เมื่อตรวจสอบดูแล้วต้องพบว่า ลักษณะการจัดเรียงตัวของชั้นดินที่จะใช้วางฐานรากตื้นนั้นต้องค่อนข้างที่จะมีความสม่ำเสมอดี

4) ชั้นดินที่จะใช้วางฐานรากตื้นนั้นต้องไม่อยู่ในบริเวณที่เป็น ร่องน้ำ หรือ ลำน้ำ ที่อาจจะเกิดการกัดเซาะมากจนต่ำกว่าระดับของฐานรากตื้นได้



ผมต้องขอย้ำอีกสักหนึ่งครั้งนะครับว่า ขั้นตอนในการคำนึงถึงข้างต้นเป็นเพียง พื้นฐาน เท่านั้น เพราะฉะนั้นเพื่อนๆ จึงควรที่จะเข้าใจไว้ด้วยว่าข้อบ่งชี้ข้างต้นนั้น ไม่ถือว่าเป็นข้อสรุป หรือ หลักการที่ตายตัว สำหรับการเลือกใช้ฐานรากแบบตื้น แต่ หากว่าเงื่อนไขหนึ่งเงื่อนไขใดนั้นไม่เป็นไปตามนี้แล้ว การตัดสินใจที่จะเลือกใช้ฐานรากแบบตื้นบนชั้นดินนั้นๆ จะต้องทำโดยมีความระมัดระวังและจำเป็นที่จะต้องตรวจสอบการออกแบบที่มากเป็นพิเศษน่ะครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

#ความรู้เกี่ยวกับการเจาะสำรวจดิน

#เริ่มต้นแนะนำวิธีในการประเมินกำลังการรับน้ำหนักของดินเพื่อใช้วางฐานรากแบบตื้น
