การคำนวณหาค่า Fixed End Forces ที่ Node เมื่ออ้างอิงไปยัง Global Coordinate

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ



โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ สำหรับนักเรียนและนักศึกษาที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

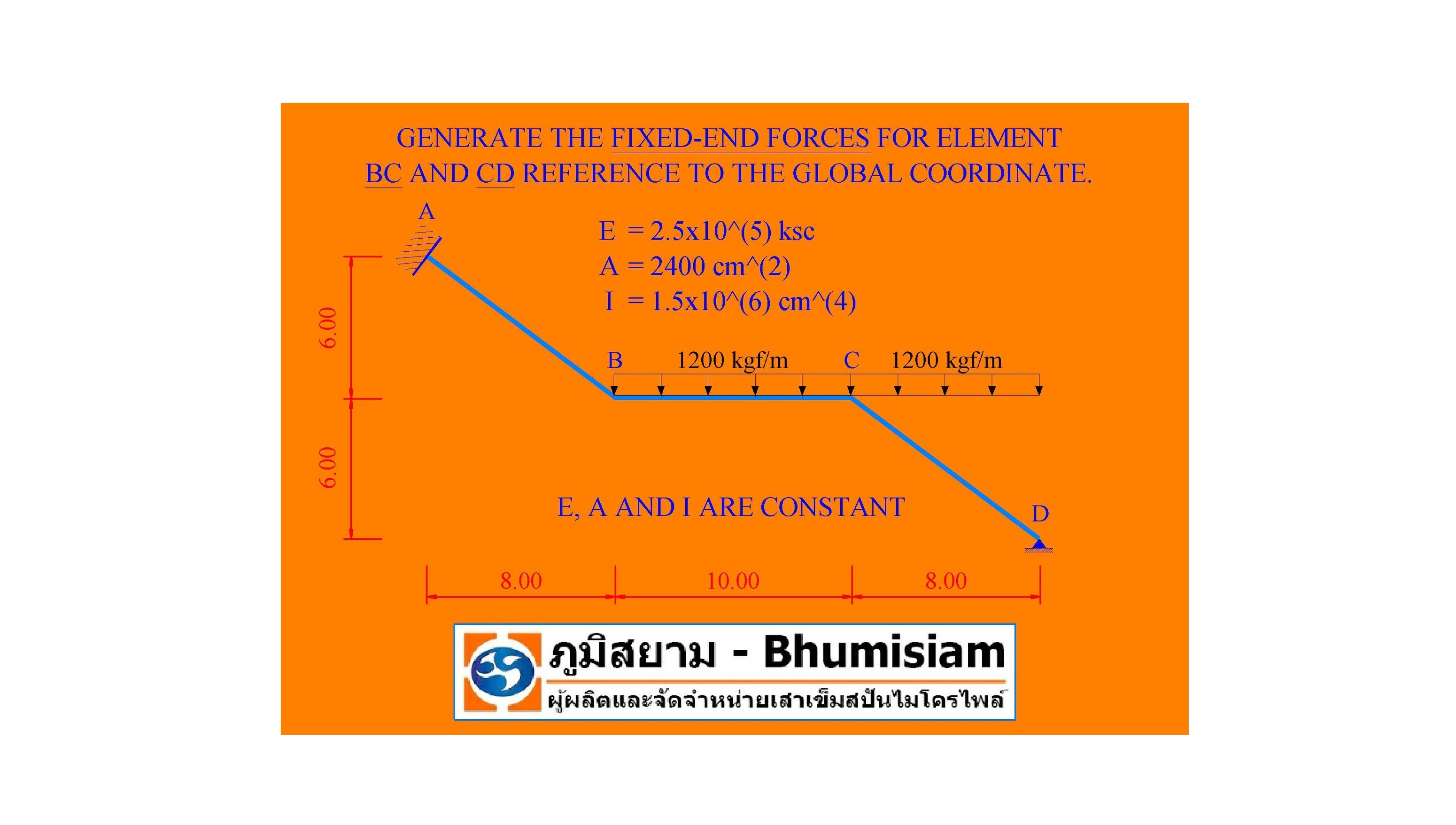

จากในรูปจะเป็นโครงสร้างโครงข้อแข็งที่มีลักษณะเป็น STATICALLY INDTERMINATE ซึ่งจะประกอบไปด้วยชิ้นส่วนทั้งหมด 3 ชิ้นส่วนและก็จะมีมิติต่างๆ ของโครงข้อแข็งดังในรูปที่แสดง เพื่อนๆ จะเห็นได้ว่าค่าโมดูลัสยืดหยุ่น ค่าพื้นที่หน้าตัดและค่าโมดูลัสความเฉื่อยของทุกๆ ชิ้นส่วนในโครงสร้างชุดนี้จะมีค่าคงที่ทั้งหมด ดังนั้นผมจึงอยากที่จะให้เพื่อนๆ ทุกคนนั้นทำการคำนวณหาค่า FIXED-END FORCES ที่จะกระทำกับ NODE ของชิ้นส่วน BC และ CD เมื่อทำการอ้างอิงไปยัง GLOBAL COORDINATE นะครับ



#โพสต์ของวันเสาร์

#ถามตอบชวนสนุก

#ปัญหาเรื่องการคำนวณหาค่าFixedEndForcesที่Nodeเมื่ออ้างอิงไปยังGlobalCoordinate



เฉลย

ซึ่งหากเพื่อนๆ ติดตามโพสต์ของผมในช่วงสัปดาห์ที่ผ่านมาก็น่าจะเห็นได้ว่าปัญหาข้อนี้นั้นจะมีวิธีในการคำนวณที่สามารถจะทำได้ค่อนข้างจะง่ายมากๆ เลย เอาเป็นว่าเรามาเริ่มต้นดูวิธีในการสร้างค่า FIXED-END FORCES สำหรับชิ้นส่วน BC กันเลยดีกว่า ซึ่งชิ้นส่วนนี้จะมีค่า L เท่ากับ 10 เมตร นะครับ

เริ่มต้นจากค่า HORIZONTAL FIXED-END FORCE REACTIONS ที่จุดต่อ B และ C ซึ่งค่าทั้งสองนี้จะมีค่าที่เท่าๆ กันสำหรับกรณีที่ลักษณะของน้ำหนักบรรทุกของเรานั้นมีความสมมาตร ซึ่งก็จะมีค่าเท่ากับ



H(B) = H(C) = 0



ต่อมาก็คือค่า VERTICAL FIXED-END FORCE REACTIONS ที่จุดต่อ B และ C ซึ่งค่าทั้งสองนี้จะมีค่าที่เท่าๆ กันสำหรับกรณีที่ลักษณะของน้ำหนักบรรทุกของเรานั้นมีความสมมาตร ซึ่งก็จะมีค่าเท่ากับ



V(B) = V(C) = W x L / 2



V(B) = V(C) = 1200 x 10 / 2



V(B) = V(C) = 6000 kgf (UPWARDS)



สุดท้ายก็คือค่า MOMENT FIXED-END FORCE REACTIONS ที่จุดต่อ B และ C ซึ่งค่าทั้งสองนี้จะมีค่าที่เท่าๆ กันสำหรับกรณีที่ลักษณะของน้ำหนักบรรทุกของเรานั้นมีความสมมาตรเพียงแต่ค่าทั้งสองนี้จะมีเครื่องหมายที่ตรงข้ามกันเพราะว่ามีทิศทางที่ตรงกข้ามกันนั่นเอง ซึ่งก็จะมีค่าเท่ากับ



M(B) = – W x L^(2) / 12



M(B) = – 1200 x 10^(2) / 12



M(B) = – 10000 KGF-M (COUNTER CLOCKWISE)



และ



M(C) = W x L^(2) / 12



M(C) = 1200 x 10^(2) / 12



M(C) = 10000 KGF-M (CLOCKWISE)



ต่อมาเราจะมาดูวิธีในการสร้างค่า FIXED-END FORCES สำหรับชิ้นส่วน CD กันต่อเลย ซึ่งจากตรีโกณมิติเราก็จะพบว่า สำหรับเจ้าชิ้นส่วนนี้ก็ยังคงจะมีค่า L เท่ากับ 10 เมตร อยู่ดี ส่วนมุม cos(θ) ก็จะมีค่าเท่ากับ



cos(θ) = 4/5 = 0.80



เริ่มต้นจากค่า HORIZONTAL FIXED-END FORCE REACTIONS ที่จุดต่อ B และ C ซึ่งค่าทั้งสองนี้จะมีค่าที่เท่าๆ กันสำหรับกรณีที่ลักษณะของน้ำหนักบรรทุกของเรานั้นมีความสมมาตร ซึ่งก็จะมีค่าเท่ากับ



H(C) = H(D) = 0



ต่อมาก็คือค่า VERTICAL FIXED-END FORCE REACTIONS ที่จุดต่อ B และ C ซึ่งค่าทั้งสองนี้จะมีค่าที่เท่าๆ กันสำหรับกรณีที่ลักษณะของน้ำหนักบรรทุกของเรานั้นมีความสมมาตร ซึ่งก็จะมีค่าเท่ากับ



V(C) = V(D) = W x L x cos(θ) / 2



V(C) = V(D) = 1200 x 10 x 0.80 / 2



V(C) = V(D) = 4800 kgf (UPWARDS)



สุดท้ายก็คือค่า MOMENT FIXED-END FORCE REACTIONS ที่จุดต่อ B และ C ซึ่งค่าทั้งสองนี้จะมีค่าที่เท่าๆ กันสำหรับกรณีที่ลักษณะของน้ำหนักบรรทุกของเรานั้นมีความสมมาตรเพียงแต่ค่าทั้งสองนี้จะมีเครื่องหมายที่ตรงข้ามกันเพราะว่ามีทิศทางที่ตรงกข้ามกันนั่นเอง ซึ่งก็จะมีค่าเท่ากับ



M(C) = – W x L^(2) cos(θ)^(2) / 12



M(C) = – 1200 x 10^(2) x 0.80^(2) / 12



M(C) = – 6400 KGF-M (COUNTER CLOCKWISE)



และ



M(D) = W x L^(2) cos(θ)^(2) / 12



M(D) = 1200 x 10^(2) x 0.80^(2) / 12



M(D) = 6400 KGF-M (CLOCKWISE)

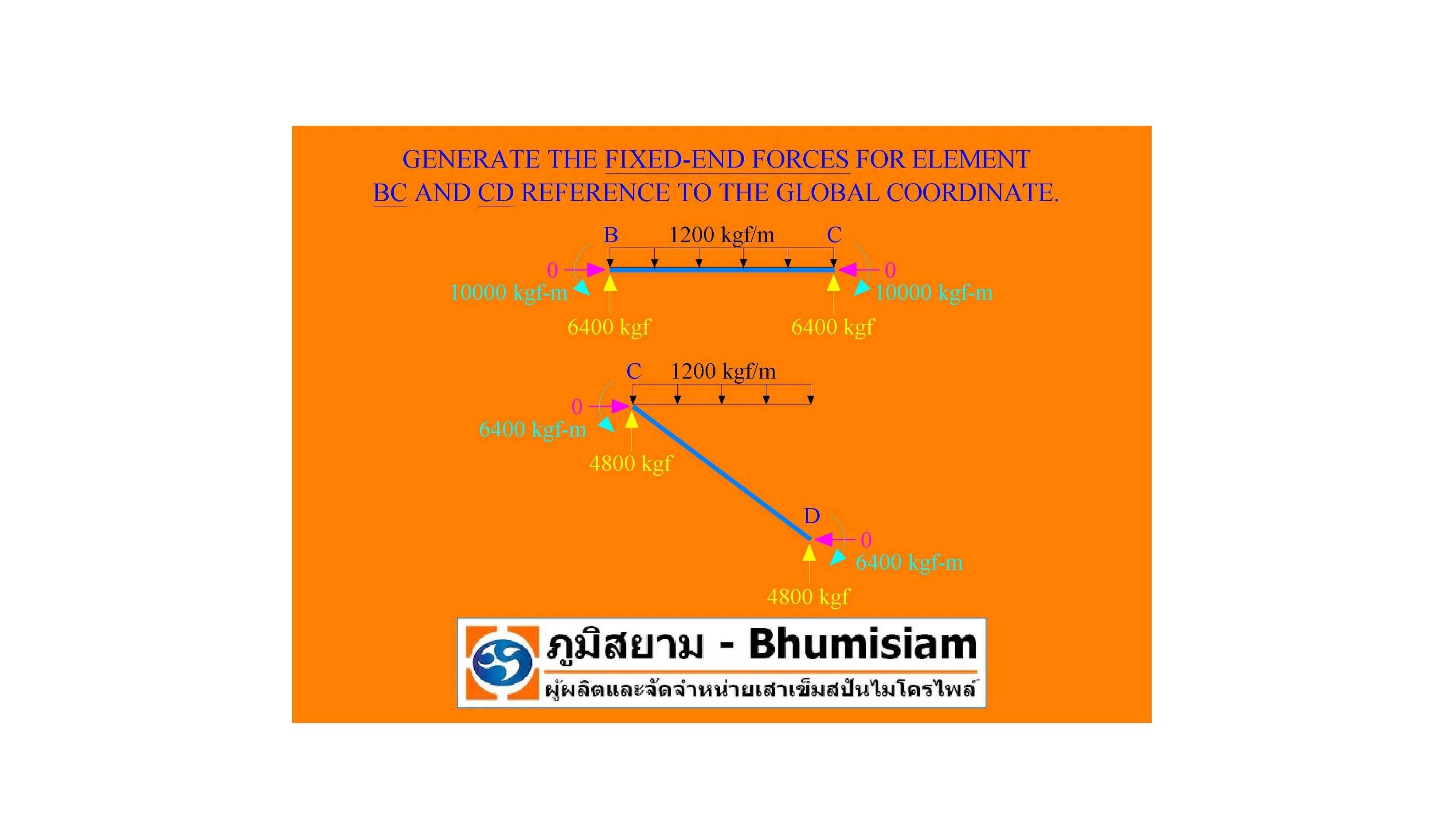

ดังนั้นเราจึงจะสามารถที่จะสร้าง FIXED-END FORCES สำหรับชิ้นส่วน BC และ CD เมื่อชิ้นส่วนทั้งสองนี้อ้างอิงไปยัง GLOBAL COORDINATE ได้ดังรูปที่ผมนำมาใช้ในการเฉลยปัญหาข้อนี้นั่นเองครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ



#โพสต์ของวันอาทิตย์

#ถามตอบชวนสนุก

#ตอบปัญหาเรื่องการคำนวณหาค่าFixedEndForcesที่Nodeเมื่ออ้างอิงไปยังGlobalCoordinate
